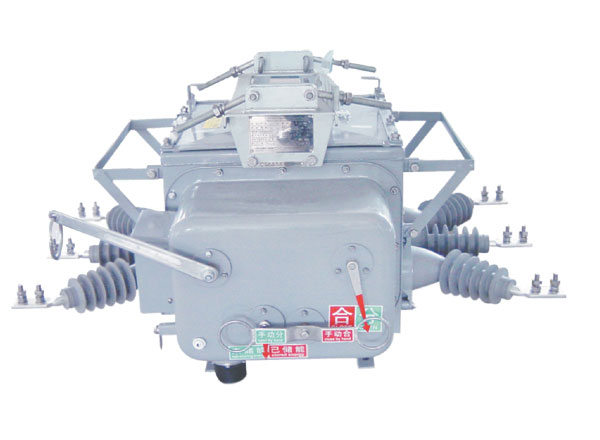

ZW20真空断路器运转操作规程
发布时间：2020-03-28
ZW20真空断路器运转操作规程
一、一般规则
1、停运的ZW20真空断路器在投入运转前，应对该断路器本体及保护装置进行全面、细致的查看，必要时进行保护装置的传动实验，保证分、合良好，信号正确，方可投入运转。 2、操作中应一起监视有关电压、电流、功率等指示及红绿灯的改变是否正常。 3、在带电情况下，制止运用千斤顶或压板缓慢合闸。 4、电动分、合闸后，若发现分、合闸未成功，应立即取下操控稳妥或跳开操控电源开关，以防烧坏分、合闸线圈。 5、ZW20真空断路器动作后，应查看有关的信号及丈量外表的指示，并到现场查看断路器实践分、合闸方位。 6、需要紧迫手动操作高压断路器时，有必要经调度赞同后方可操作。 二、ZW20真空断路器运转注意事项 1、SF6断路器压力低于闭锁值时，应立即将该开关操控电源断开，并将组织卡死，制止该开关带电分、合闸。 2、运转中的SF6断路器应定时丈量微水含量，新装和大修后，每三个月一次，待含水量安稳后可每年一次。每年定时对SF6断路器进行检漏，年漏气率应契合规程规则。 3、SF6气体额外气压、气压下降报警值和跳闸闭锁值依据不同厂家的规则具体执行。压力低于报警值时，应立即报告调度及主管部门。 4、新装和投运的断路器内的SF6气体制止向大气排放，有必要运用气体收回装置收回。SF6气体需补气时，应运用查验合格的SF6气体。 5、真空断路器应配有避免操作过电压的装置，一般采用氧化锌避雷器。 6、运转中的真空灭弧室出现异常声音时，应立即断开操控电源，制止操作。 7、运转中的油断路器应定时对绝缘油进行实验，实验成果记入有关记载内；油位下降至下限以下时，应及时弥补绝缘油。 8、油断路器跳闸后油色变黑、喷油或有拒动现象，严重渗漏油等状况时，应及时进行检修。 三、ZW20真空断路器的运转 1、整体式结构重合器采用高压合闸线圈；分布式结构重合器采用低压合闸线圈。 2、运转中，应查看重合器有无渗漏油现象；瓷瓶、套管有无破损、裂缝及其它损害，当发现有损坏情况时，应及时报告有关部门进行替换。 3、重合器动作后，应查看动作次数计数器，将读数记入开关动作统计表中。 四、负荷阻隔开关的运转 1、 野外高压负荷阻隔开关与35kV熔断器配合运用。 2、 负荷阻隔开关能够在正常情况下作为开关来操作，开断额外负荷电流。 3、 真空负荷阻隔开关能够开断瓦斯、温升毛病等一般过负荷电流，但不能用来开断短路电流。 五、10kV中置式小车开关的运转 1、 带负荷情况下不允许推拉手车。推拉开关小车时，应查看开关确在断开方位。 2、 合接地刀闸时，有必要承认无电压后，方可合上接地刀闸。 3、 “五防”机械连锁功能应正常。 4、 运转中，应经常查看带电显示器指示灯是否无缺，若有损坏，应及时替换。 六、ZW20真空断路器弹簧操作组织的运转 1、 当电机回路失掉电源时，对分闸弹簧可手动储能。 2、 进行紧迫操作时，不能将手、身体和衣服与组织触摸。 3、 组织安装、实验完运转前，应查看组织中手动机具，分闸与合闸安全锁销是否取掉。
