产品概述：

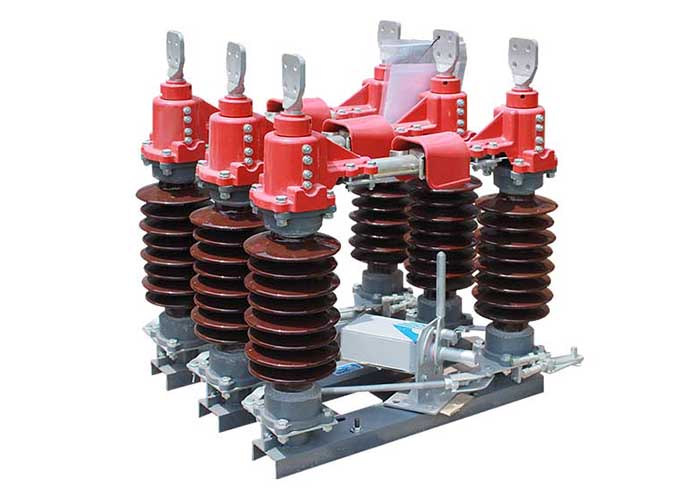

GW4-12、24、35、40.5、72.5、126型系列户外交流高压隔离开关〔以下简称隔离开关)。 适用于频率为50Hz，额定电压为11、24、35、40.5、72.5、126kv的电力系统中，作为电压无 负荷时分合电路用。其中防污型的隔离开头可满足重污秽地区用户要求，并可以有效 的解决隔离开关在运行中出现的污闪问题。
该隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和 接地开关二者之间操作顺序正确，本产品本装有机构联锁装置，30-110kV接地开关分 为Ⅰ型和Ⅱ型，15、220kV为Ⅱ型，Ⅱ型接地开关的动热稳定值与隔离开关相同。
产品规格：
1.按有无接地开关分为：不接地、单接地、双接地
2.按使用地区分为：普通型、防污型。
本系列隔离开关的特点:(1)接电端通过软连接过渡，导电接触可靠性:(2)地刀 采取外合布置，确保合闸过程中地刀对另一带电端的可靠绝缘距离:(3)GW4-220型 备有折又叠式地刀，缩小地刀外占空间。
使用环境：
1.1.1海拔高度：1000~3000m地区。
1.1.环境温度不高于+40℃，最低温度不低于-35℃(高寒地区不低于-40℃〕。
1.1.3风速不超过34m/s。
1.1.4地震烈度不超过8度。
1.1.5覆冰厚度不超过10mm。
1.1.6耐污型产品适用于重污秽地区。
1.1.7不适用干有易燃物质、爆炸危险、化学腐蚀及剧烈震动场所。
常见型号
①（10KV或12KV）GW4户外高压隔离开关型号表示：
GW4-10KV
GW4-12/630A GW4-12D/630A GW4-12DW/630A

②15KV ，GW4户外高压隔离开关型号表示：
GW4-15KV

③20kv或24kv,GW4户外高压隔离开关型号表示：
GW4-20/630A GW4-20D/630A GW4-20/1250A
GW4-15KV/24KV

④35kv或40.5kv,GW4户外高压隔离开关型号表示：
GW4-35G/35GD/35GDW
GW4-40.5/630A GW4-40.5GD/630A GW4-40.5GDW/630A

⑤72.5kv、110 kv,GW4户外高压隔离开关型号表示：
GW4-72.5/630A GW4-72.5D/630A GW4-126/630A
GW4-126D/630A GW4-126DW/630A GW4-126/1250A
